Автобетононасос на базе Mercedes Actros-3341
Высота подачи
40 м
На трёхосное шасси установлен бетононасос c вертикальной высотой подачи до 40 метров. Стрела состоит из 5 частей и объединяет в себе сразу R и Z-образную схему раскладывания. Данная схема является универсальной с точки зрения отсутствия мертвых зон во всех плоскостях работы стрелы.
Выносные гидроуправляемые опоры с крестообразной разводкой предназначены для увеличения продольного и поперечного опорных контуров автобетононасоса и придания устойчивости во время прокачки бетонной смеси на больших радиусах и высотах.
АЗ «Чайка-Сервис» изготавливает бетононасосы c высотой подъёма 24, 37, 40, 43 и 52 метра на базе любого отечественного и зарубежного шасси.
Технические характеристики

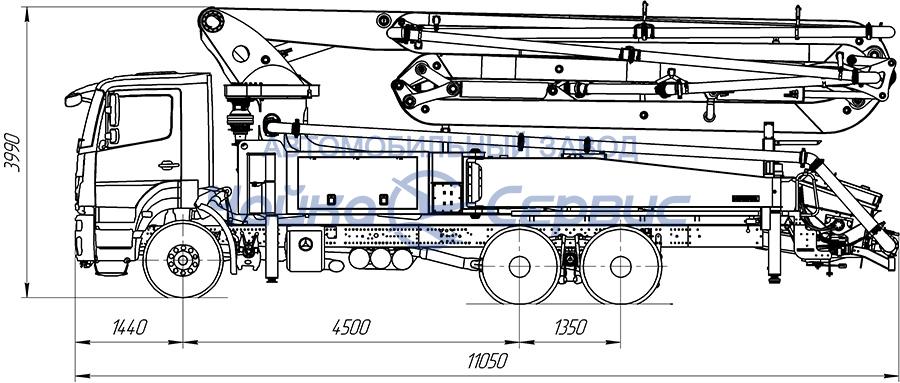

| Автобетононасос на шасси Mercedes Actros-3341 | |
|---|---|
| Габаритные размеры, мм: | |
| - длина | 11050 |
| - ширина | 2550 |
| - высота | 3990 |
| База автомобиля, мм | 4500/1350 |
| Колесная формула | 6х4 |
| Полная масса, кг | 26680 |
| Технические характеристики бетононасоса | |
| Высота подачи, м | 40 |
| Максимальное вертикальное расстояние подачи, м | 39,5 |
| Максимальное горизонтальное расстояние подачи, м | 34,7 |
| Наконечник шланга, м | 4 |
| Вид основания | с Х-разверсткой |
| Угол поворота стрелы, град. | 365 |
| Скорость поворота стрелы | 0,4 оборотов/мин |
| Опоры стрелы: | |
| -передние и задние опоры | гидравлическая крестообразная разводка |
| -расстояние между передними опорами, м | 6,3 |
| -расстояние между задними опорами, м | 8,2 |
| Насосный узел | |
| Максимальная производительность, м3/час | 140 |
| Рабочий цилиндр, мм | 230 х 2100 |
| Промывной насос, л / мин | 66,6 |
| Давление подачи бетона, бар | 85 |
| Водный резервуар, л | 700 |
| Объем бетонораздаточного ковша, л | 650 |
| Основной гидравлический насос | REXROTH A4VG 125 X 2 (тандем) с системой S клапана |
| Насос мешалки | BOSCH R 14 см3 |
| Электрическая панель | Водонепроницаемая панель |
| Система переключения поршня | Магнитный сенсор |
